Органы управления автомобилем КрАЗ-7634 НЕ-100-Д10
Органы управления служат для управления автомобилем и его системами, эффективного использования мощности двигателя, скорости движения автомобиля, обеспечения безопасности движения.
Расположение органов управления в кабине показано на рисунке 4:
Рисунок 4 – Органы управления автомобилем
1– педаль управления сцеплением 2– педаль привода рабочей тормозной системы 3– педаль подачи топлива |
|
4 – рукоятка троса увеличения частоты оборотов двигателя. Для установки необходимой частоты оборотов двигателя рукоятку троса потянуть на себя и зафиксировать, повернув рукоятку по часовой или против часовой стрелке |
|
5 – выключатель приборов, стартера и противоугонного устройства. При положении ключа: «0» – все выключено, ключ не вынимается, противоугонное устройство не включено; «I» – включены приборы, ключ не вынимается; «II» – включены приборы и стартер, ключ не вынимается, возвращение в поз. «I» автоматическое; «III» – приборы выключены, при вынутом ключе повернуть руль в одну сторону до щелчка – включено противоугонное устройство. Для выключения противоугонного устройства вставить ключ в выключатель зажигания и, слегка покачивая рулевое колесо вправо-влево, повернуть ключ в положение «0» |
|
6 – подрулевой переключатель. На корпусе подрулевого переключателя нанесены символы включаемых потребителей. Подрулевой переключатель выполняет следующие функции: -переключение указателей поворота. При перемещении переключателя вперед включаются указатели правого поворота, назад – левого. Переключатель имеет автоматическое устройство для возвращения рычага в нейтральное положение при вращении рулевого колеса в обратную сторону по окончании поворота; -переключение света. При перемещении переключателя вверх (нефиксированное положение) включаются ближний или дальний свет фар. При включении ближнего света на панели приборов загорается контрольная лампа зеленого цвета, а при включении дальнего света – лампа синего цвета; -включение звукового сигнала. При нажатии на кнопку включается звуковой сигнал |
|
7 – подрулевой переключатель. На корпусе подрулевого переключателя нанесены символы включаемых потребителей. Подрулевой переключатель выполняет следующие функции: -включение стеклоомывателя. При нажатии на кнопку 1 включается омыватель ветрового стекла с одновременным включением стеклоочистителя; -включение стеклоочистителя. Рукоятка переключателя стеклоочистителя имеет три фиксированных положения. При перемещении рукоятки от себя в первое положение включается малая скорость стеклоочистителя; при перемещении рукоятки во второе положение – большая скорость; при перемещении в третье положение – включен стеклоочиститель в беспрерывном режиме работы. При перемещении рукоятки в исходное положение стеклоочиститель выключен |
|
8 – авторадиоприемник |
|
9 – регуляторы управления системами отопления и вентиляции кабины: 1 – регулятор скорости вентилятора. Обеспечивает две функции: -вентиляция с наружным воздухом; -вентиляция с наружным воздухом; 2– регулятор распределения воздуха в кабине. Установка регулятора в различные положения позволяет перераспределить подачу воздуха между различными выходными отверстиями; 3– регулятор температуры. Установить регулятор на необходимую температуру и дать немного поработать, чтобы оценить нужна ли дополнительная регулировка |
|

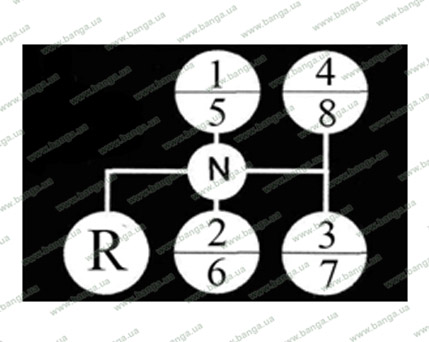

10 – рычаг коробки передач: 1– включатель питания электропневматической системы управления коробки передач; 2– зуммер (звуковой сигнал включения передач); 3– кнопка выключения блокировки первой и задней передачи; 4 – кнопка включения принудительной нейтрали: 5– переключатель высшего и низшего диапазонов. Переключение с высшего диапазона на низший происходит только в нейтральном положении коробки передач; 6– рычаг переключения коробки передач |
|
11 – кран тормозной обратного действия с ручным управлением для управления стояночной тормозной системой автомобиля. Для затормаживания рукоятку крана необходимо переместить в верхнее (фиксированное) положение, а для растормаживания – установить в нижнее (исходное) положение |
|
12 – регуляторы поворота и угла наклона зеркал заднего вида |
|
13 – рукоятка троса останова двигателя. Для останова двигателя необходимо нажать до упора рукоятку троса. |
