Снятие ремней приводов агрегатов и натяжных приспособлений

Для того, чтобы снять ремни привода генератора, вентилятора и компрессора кондиционера, необходимо выполнить следующие действия (см. Рис. 8, 9)

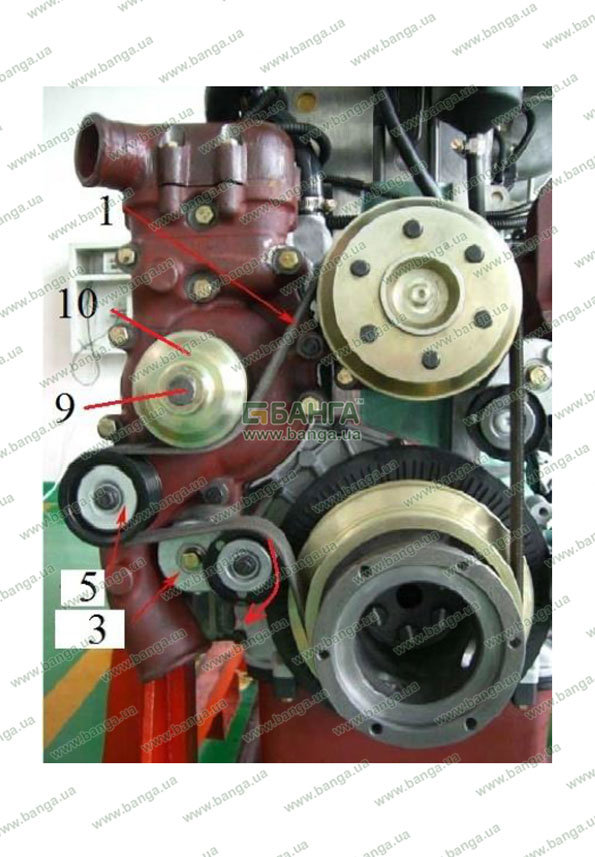

Рис.8 Снятие ремня вентилятора

Рис.9 Снятие ремня генератора и компрессора кондиционера

1.С помощью ключа отжать натяжные ролики в направлении, показанном на рис. 8 и 9;

2.Снять ремень привода вентилятора поз.1 и ремень привода генератора (7) и компрессора кондиционера (8) поз.2;

3.Отвернуть болты натяжных приспособлений: ремня привода вентилятора поз.3 и ремня привода и компрессора кондиционера поз.4 и снять их;

4.Отвернуть болты промежуточных роликов поз.5 и поз.6 и снять их вместе с подшипниками.
