Код ОКП
|
Номер детали
|
Количество
|
Наименование
|

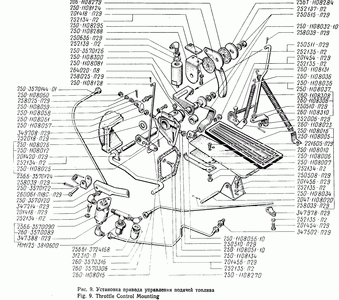

Номер рис.9
|
|
|
Установка привода управления подачей топлива
|
4535150080
|
250-1108005
|
1
|
Педаль управления подачей топлива с кронштейном
|
4535150081
|
250-1108006
|
1
|
Пластина педали
|
4535150082
|
250-1108007
|
1
|
Пластина поддерживающая
|
4535150083
|
250-1108010
|
1
|
Педаль управления подачей топлива
|
4535520148
|
260-1108011
|
1
|
Рычаг, в сборе
|
4535150085
|
250-1108012*
|
1
|
Кронштейн педали, в сборе
|
4535520149
|
260-1108015*
|
1
|
Рычаг педали управления подачей топлива
|
4535150088
|
250-1108016
|
1
|
• Подушка педали, резиновая
|
4535140030
|
204T-1108020
|
1
|
Ось педали
|
4535520151
|
260-1108023
|
1
|
Кронштейн пружины
|
4535150091
|
250-1108025
|
1
|
Корпус кронштейна педали управления подачей топлива
|
4535150093
|
250-1108026
|
1
|
Крышка корпуса кронштейна педали
|
4535150094
|
250-1108032-10*
|
1
|
Рычаг
|
4535150096
|
250-108034
|
1
|
Кронштейн педали
|
4535150097
|
250-1108036
|
1
|
Пружина возвратная
|
4535520152
|
260-1108036
|
1
|
Пружина
|
4535150098
|
250-1108037
|
1
|
Кронштейн возвратной пружины
|
45 3552 2391
|
260-1108050-10
|
1
|
Тяга управления подачей топлива
|
4535152535
|
250-1108051-10**
|
1
|
Тяга рычага управления подачей топлива
|
4535152534
|
250-1108056-10**
|
1
|
Наконечник тяги рычага управления подачей топлива, правый
|
4535152533
|
250-1108057 **
|
1
|
Наконечник тяги рычага управления подачей топлива, левый
|
4535150104
|
250-1108058**
|
2
|
Пружина наконечника тяги рычага управления подачей топлива
|
4535150105
|
250-1108059 **
|
2
|
Сухарь наконечника тяги рычага управления подачей топлива
|
4535150106
|
250-1108060 **
|
2
|
Пробка наконечника тяги рычага управления подачей топлива
|
45 3552 0154
|
260-1108061 **
|
2
|
Палец шаровой
|
4535150108
|
250-1108081 *
|
1
|
Втулка распорная
|
4535150109
|
250-1108124
|
1
|
Ручка рычага тяги ручного управления подачей топлива
|
4535150112
|
250-1108128
|
1
|
Тяга рычага ручного управления подачей топлива
|
45 3552 0155
|
260-1108131
|
1
|
Пружина возвратная скобы останова
|
4535150115
|
250-1108134
|
1
|
• Прокладка корпуса
|
|
|
|
педали
|
4535150116
|
250-1108270*
|
1
|
Рычаг
|
• 4535140167
|
206-1108279
|
2
|
• Шайба фрикционная
|
4535162769
|
256T-1108284
|
1
|
Шайба фасонная
|
4535150119
|
250-1108288
|
1
|
Кронштейн ручки тяги рычага ручного управления подачей топлива
|
4535150121
|
250-1108295
|
1
|
Усилитель кронштейна
|
4535150122
|
250-1108300*
|
1
|
Рычаг останова двигателя
|
4535520156
|
260-1108306
|
1
|
Тяга рычага останова, двигателя, в сборе
|
4535520157
|
260-1108308
|
1
|
Тяга рычага останова двигателя
|
4535520158
|
260-1108310
|
1
|
Кронштейн тяги рычага останова двигателя
|
4535521179
|
260-3570089
|
1
|
Пневмоклапан с тройником
|
4535163209
|
256Б-3570090
|
1
|
Пневмоклапан
|
4535150873
|
250-3570120
|
1
|
Педаль управления вспомогательным тормозом
|
4535150874
|
250-3570122
|
1
|
Кронштейн педали управления вспомогательным тормозом
|
4535163225
|
256Б-3570124
|
1
|
Пружина педали
|
4535150875
|
250-3570126
|
1
|
Силовой цилиндр
|
4535150880
|
250-3570144-01
|
1
|
Трубопровод от пневмо-клапана к силовому цилиндру
|
45 35521182
|
260-3570306
|
1
|
Трубопровод вспомогательного тормоза
|
4535521184
|
260-3570316
|
1
|
Трубопровод подводящий
|
4535168943
|
256Б 1-3724168
|
1
|
• Колпак защитный
|
4573826031
|
MM 125-3810600
|
1
|
• Включатель электромагнита тормоза прицепа
|
4593461504
|
201418-П29
|
4
|
Болт
|
4593461506
|
201420-П29
|
3
|
Болт
|
4593461520
|
201454-П29
|
2
|
Болт
|
4593461522
|
20145.6-П29
|
5
|
Болт
|
4594121109
|
221605-П29
|
2
|
Винт
|
45 95531054
|
250508-П29
|
2
|
Гайка
|
4595531055
|
2505.10-П29 **
|
2
|
Гайка
|
4595531056
|
250511-П29**
|
2
|
Гайка
|
4595531260
|
250615.П29 *
|
3
|
Гайка
|
4595531264
|
250636-П29
|
1
|
Гайка
|
4598111207
|
252006-П29
|
1
|
Шайба
|
4598121211
|
252018-П29 *
|
1
|
Шайба
|
4598166045
|
252134-П2
|
9
|
Шайба
|
4598166046
|
252135-П2 **
|
8
|
Шайба
|
4598166068
|
252137-П2
|
1
|
Шайба
|
4598166070
|
25.2139-П2
|
1
|
Шайба
|
4598711034
|
258025-П29 **
|
4
|
Шплинт
|
4598711050
|
258039-П29
|
4
|
Шплинт
|
4598621062
|
260061-П18С; П-29
|
1
|
Палец
|
4591674007
|
264020-П8 *
|
1
|
Масленка
|
4599546071
|
312310-П
|
1
|
Прокладка
|
4599817255
|
347214-П29
|
4
|
Угольник ввертной
|
4599817399
|
347388-П29
|
1
|
Тройник проходной
|
4599817508
|
347502-П29
|
1
|
Штуцер ввертной
|
4535143386
|
347978-П29
|
1
|
Кляммер
|
4599574676
|
349708-П29 **
|
1
|
Гайка
|
* Входит в сборочную единицу 260-1108011.
|
|
** Входит в сборочную единицу 260-1108050-10.
|
